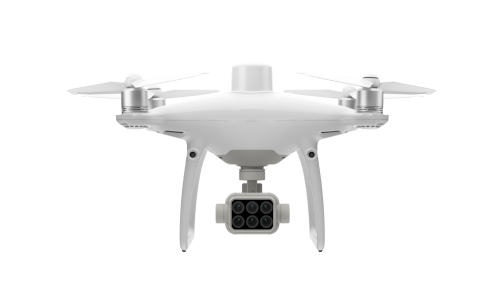

Собирайте точные данные о растениях с помощью P4 multispectral - высокоточного беспилотного летательного аппарата с интегрированной системой многоспектральной визуализации, предназначенной для сельскохозяйственных задач, мониторинга окружающей среды и многого другого.
Характеристики:
ОБЩЕЕ
|
Взлетная масса
|
1487 г
|
|
Размер по диагонали (без пропеллеров)
|
350 мм
|
|
Макс. высота полета над уровнем моря
|
19 685 футов (6000 м)
|
|
Макс. скорость набора высоты
|
6 м/с (автоматический полет); 5 м/с (ручное управление)
|
|
Макс. скорость снижения
|
3 м/с
|
|
Макс. скорость
|
50 км/ч (режим P); 58 км/ч (режим A)
|
|
Макс. время полета
|
Около 27 минут
|
|
Диапазон рабочих температур
|
0°...+40°C
|
|
Диапазон рабочих частот
|
2,4–2,4835 ГГц (Европа, Япония, Корея)
|
|
Мощность передатчика (ЭИИМ)
|
< 20 дБм (CE/MIC/KCC)
|
|
Точность позиционирования
|
Система RTK включена и работает должным образом: по вертикали: ±0,1 м; по горизонтали: ±0,1 м Без использования RTK: в вертикальной плоскости: ±0,1 м (визуальное позиционирование); ±0,5 м (спутниковое позиционирование); в горизонтальной плоскости: ±0,3 м (визуальное позиционирование); ±1,5 м (спутниковое позиционирование)
|
|
Выравнивание положения изображения
|
Относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения.
|
СПУТНИКОВЫЕ СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ
|
Одночастотная высокочувствительная спутниковая система позиционирования
|
GPS + BeiDou + Галилео (Азия); GPS + ГЛОНАСС + Галилео (другие регионы)
|
|
Многополосные многосистемные высокоточные спутниковые системы позиционирования RTK
|
Используемая частота GPS: L1/L2; ГЛОНАСС: L1/L2; BeiDou: B1/B2; Галилео[2]: E1/E5 Начальное зафиксированное время: < 50 cТочность позиционирования: 1,5 см + 1 мд по вертикали (среднеквадратичное значение); 1 см + 1 мд по горизонтали (среднеквадратичное значение). 1 мд означает, что погрешность увеличивается на 1 мм за каждый 1 км движения. Точность скорости: 0,03 м/с
|
ФУНКЦИИ СОЗДАНИЯ КАРТ
|
Размер пикселя по земной поверхности (GSD)
|
(H/18,9) см/пиксель, где H – высота дрона по отношению к картографируемому участку (единица измерения: м)
|
|
Сбор данных
|
Макс. рабочая зона около 0,47 км для одного полета на высоте 180 м, т. е. GSD составляет около 9,52 см/пиксель
|
СТАБИЛИЗАТОР
|
Рабочий диапазон углов вращения
|
Наклон: -90°...+30°
|
СИСТЕМА ОБЗОРА
|
Макс. скорость
|
≤ 50 км/ч на высоте 2 м над поверхностью земли при хорошем освещении
|
|
Макс. высота
|
0–10 м
|
|
Рабочий диапазон
|
0–10 м
|
|
Диапазон обнаружения препятствий
|
0,7–30 м
|
|
Условия функционирования
|
Поверхность с видимой текстурой, уровень освещенности > 15 лк
|
КАМЕРА
|
Матрицы
|
Шесть 1/2,9-дюймовых матриц CMOS, включая одну матрицу видимого излучения RGB и пять монохромных для формирования мультиспектральных изображений. Число эффективных пикселей каждой матрицы: 2,08 млн (общее число пикселей: 2,12 млн).
|
|
Фильтры:
|
Синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм
|
|
Линзы
|
Угол обзора: 62,7°Фокусное расстояние: 5,74 мм (40 мм – эквивалент формата 35 мм), автофокус установлен на ∞Диафрагма: f/2.2.
|
|
Диапазон ISO матрицы RGB
|
200–800
|
|
Коэффициент усиления монохромной матрицы
|
1–8x
|
|
Электронный глобальный затвор
|
1/100–1/20000 с (стандартная камера); 1/100–1/10000 с (мультиспектральные камеры)
|
|
Макс. разрешение изображения
|
1600×1300 (4:3,25)
|
|
Фотоформаты
|
JPEG (стандартные изображения) + TIFF (мультиспектральная обработка изображений)
|
|
Поддерживаемые файловые системы
|
FAT32 (≤ 32 Гбайт); exFAT (> 32 Гбайт)
|
|
Типы карт памяти
|
microSD с минимальной скоростью записи 15 МБ/с. Макс. объем: 128 Гбайт. Класс скорости: Class 10, поддержка UHS-1.
|
|
Диапазон рабочих температур
|
0°...+40° C
|
ПУЛЬТ УПРАВЛЕНИЯ
|
Диапазон рабочих частот
|
2,4–2,4835 ГГц (Европа, Япония, Корея)
|
|
Мощность передатчика (ЭИИМ)
|
< 20 дБм (CE/MIC/KCC)
|
|
Макс. дальность передачи сигнала
|
FCC/NCC: 7 км; CE/MIC/KCC/SRRC: 5 км (при отсутствии препятствий и помех)
|
|
Система передачи сигнала
|
OcuSync
|
|
Встроенный аккумулятор
|
6000 мАч, литий-полимерный 2S
|
|
Рабочий ток/напряжение
|
1,2 А при напряжении 7,4 В
|
|
Держатель для мобильного устройства
|
Планшеты и смартфоны
|
|
Время работы
|
~ 6 часов без подзарядки
|
|
Диапазон рабочих температур
|
0°...+40°C
|
АККУМУЛЯТОР INTELLIGENT FLIGHT BATTERY (PH4-5870 МАЧ-15,2 В)
|
Емкость
|
5870 мАч
|
|
Напряжение
|
15,2 В
|
|
Тип
|
Литий-полимерный 4S
|
|
Энергия
|
89,2 Вт/ч
|
|
Масса нетто
|
468 г
|
|
Диапазон рабочих температур
|
-10°...+40°C
|
|
Диапазон температур зарядки
|
+5°...+40°C
|
|
Макс. мощность зарядки
|
160 Вт
|
ЗАРЯДНЫЙ КОНЦЕНТРАТОР ДЛЯ АККУМУЛЯТОРА INTELLIGENT FLIGHT BATTERY (ЗАРЯДНЫЙ КОНЦЕНТРАТОР P4 MULTISPECTRAL)
|
Напряжение
|
17,5 В
|
|
Диапазон рабочих температур
|
+5°...+40°C
|
СЕТЕВОЙ АДАПТЕР ПЕРЕМЕННОГО ТОКА (PH4C160)
|
Напряжение
|
17,4 В
|
|
Номинальная мощность
|
160 Вт
|
